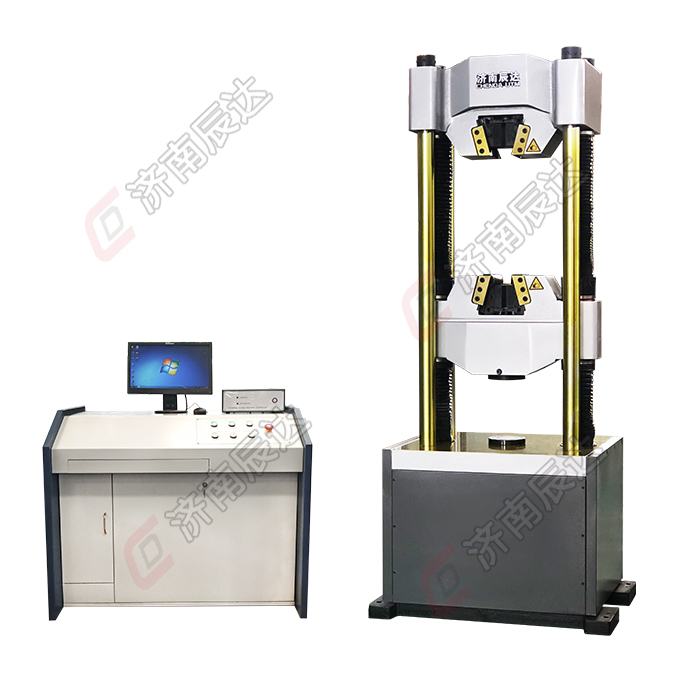

WAW-600E微機控制電液伺服液壓式萬能試驗機

產品概述WAW-600E型微機控制電液伺服液壓式萬能試驗機采用油缸下置雙空間結構，其中：上橫梁與中橫梁之間為拉伸空間，主要進行對試樣的拉伸試驗；工作臺與中橫梁之間為壓縮空間，可實現對試樣的壓縮、彎曲、剪切等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。該試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備相應的夾具可用于其他類型試樣的拉伸、壓縮、彎曲、剪切、抗折等試驗。由控制器、伺服閥、負荷傳感器、位移傳感器器、引伸計與計算機共同組成的閉環伺服控制系統，可自動準確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。

技術參數：規格型號:  WAW-600Ezuida負荷（kN):  600試驗機準確度等級:  1級試驗力示值相對誤差:  ±1％以內試驗力測量范圍:  1％－100％FS變形測量范圍:  1%--100%FS變形示值相對誤差:  ±1％以內應力加載速率范圍:  1-100mpa/S主油缸活塞行程:   250主油缸活塞上升速度(mm/min):  0～90中橫梁升降速度(mm/min):  300立柱數:  6立柱間有效距離:  510zuida拉伸空間:  700zuida壓縮空間:  700圓試樣夾塊的夾持范圍:  Φ10～Φ40板試樣夾持厚度:  2～30主機外形尺寸（長×寬×高，mm）:  940*650*2400油源外形尺寸（長×寬×高，mm）:  1250×600×900總功率（kW）:  4重量:  2500
