WAW-1000B液壓萬能試驗機

一、產品簡介

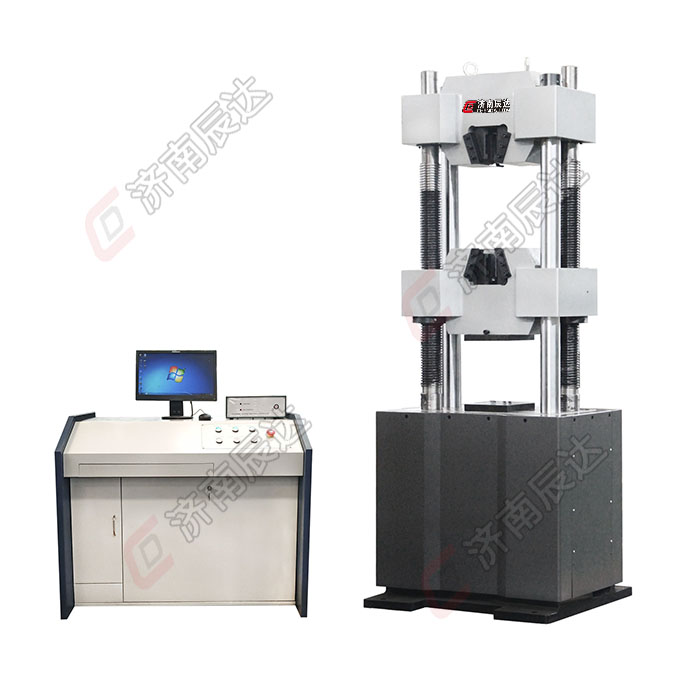

1、WAW-1000B型微機控制電液伺服萬能試驗機是一款通用型液壓萬能試驗機，采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，由試驗機主機、油源（液壓動力源）、測控顯示系統、試驗夾具四部分組成，最大試驗力1000kN，試驗機準確度等級為1級。

2、該試驗機是一種通用性產品，主機采用雙試驗空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有外置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有下壓板，可直接做金屬和橡膠類壓縮試驗。

二、制造標準

GB/T 16826-2008      《電液伺服萬能試驗機》；

GB/T 2611-2007       《試驗機 通用技術要求》；

JB/T 6146-2007       《引伸計 技術條件》；

GB/T 13634-2008      《單軸試驗機檢驗用標準測力儀的校準》；

GB/T 22066-2008      《靜力單軸試驗機用計算機數據采集系統的評定》；

GB/T 16825.1-2008     《拉力和壓力試驗機測力系統的檢驗與校準》；

JJG 139-2014 《拉力、壓力和萬能試驗機》；

JJG 1063-2010 《電液伺服萬能試驗機》。

三、工作環境

溫度在10~35℃范圍內，其溫度波動應不大于2℃/h；

相對濕度低于80%；

電源電壓變動幅度應不超過額定電壓的±10%；

電源380V 三相四線制，頻率50Hz；

在無明顯電磁場干擾的環境中；

周?chē)鸁o(wú)震動、無腐蝕性介質；

試驗機周?chē)鷳?yīng)留有不小于 0.7m 的空間，其工作環境整潔、無灰塵；

在穩固的基礎上正確安裝，水平度為0.2/1000。

四、主機主要技術參數

序號	項 目 名 稱	參 數
1	最大試驗力kN	1000
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的2%~100%
4	等速應力控制范圍(N/mm2·S-1)	2~60
5	等速應變控制范圍	0.00025/s~0.0025/s
6	等速位移控制范圍(mm/min)	0.5~50
7	夾緊方式	液壓夾緊
8	圓試樣夾持直徑范圍mm	Φ13～Φ40
9	扁試樣夾持厚度范圍mm	0~30
10	扁試樣夾持寬度mm	80
11	最大拉伸試驗空間mm	620
12	最大壓縮試驗空間mm	570
13	控制柜外形尺寸mm	850*1200*1400
14	主機外形尺寸mm	840*660*2152
15	電機功率kW	2.5
16	主機質量kg	2200
17	立柱凈間距	490
18	上下壓盤尺寸mm	Φ140
19	彎曲支棍間距mm	400
20	彎曲支棍寬度mm	140
21	容許彎曲度mm	100
22	最大活塞行程mm	200
23	活塞最大移動速度mm/min	約80
24	試驗空間調整速度mm/min	約150
