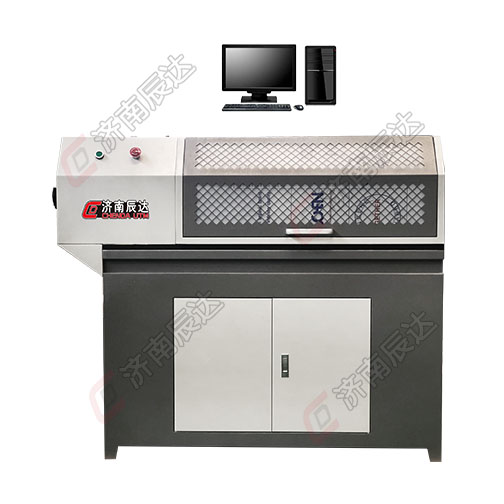

金屬線材扭轉試驗機

一）主要功能：

單向扭轉：試樣繞自身軸線向一個方向均勻旋轉至規定次數或試樣斷裂。

雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉至規定次數后，向相反方向旋轉相同次數或試樣斷裂。

二）主要用途：

金屬線材扭轉試驗臺適用于測定直徑(或特征尺寸)為1-10mm,的金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表面和內部的缺陷。

三）適用標準：

金屬線材扭轉試驗臺適用于中華人民共和國標準GB/T 239-1999《金屬線材扭轉試驗方法》，也適用于國際標準ISO 7800:1984《金屬線材單向扭轉試驗方法》和ISO 9649:1990《金屬線材雙向扭轉試驗方法》。

四）適用對象：

鋼類金屬線材：鋼絲、鋼棒、鋼筋等；

銅類金屬線材：銅絲、銅棒、銅合金等；

鋁類金屬線材：鋁絲、鋁棒、鋁合金等；

其他金屬線材：棒材、玻璃鋼、超纖、合金鋼等等

五）安全保護：

具有過流、過壓等保護功能。

六）主要參數：

1、能夾持金屬線材直徑： ￠1mm-￠10mm

2、兩加頭之間標距： 550mm

3、最大計數容量：9999.9

6、速度誤差：＜±5%

7、圈數最小讀數值：0.1圈

8、鉗口硬度(HRC) ： 55～65

9、導軌平行度：＜0.2

10、鉗口同軸度：＜φ0.4

11、試驗臺重量約：220KG

12、供電電源：220V 50HZ

七）MCU控制器：

本機采用微電腦控制器，電路針對系統工作特點經過特別優化設計，抗干擾性能強，工作穩定可靠。顯示部分采用大面積LCD液晶顯示器，全漢字提示；控制程序按人性化原則設計，操作方便，顯示明晰，結果準確。

本控制器響應用戶設定的參數和運行指令，控制變頻器的運行，從而控制電動機的運行，實現所需的試驗功能。

1．  可通過控制器控制輸出軸以指定的轉速運行。

2．  可控制輸出軸正轉或反轉，實現對測試件的加載。

3．  可記錄材料在斷裂前扭轉的圈數，精度達到1轉。

4．  可設定扭轉次數，正向、反向都可以任意設定。
